Dijken worden periodiek ingemeten om ze te toetsen aan de veiligheidseisen. Een tijdrovende klus, die wij voor Waterschap Drents Overijsselse Delta versimpelen door een ingevlogen puntenwolk te vertalen naar een bruikbaar hoogtemodel. Daardoor ontstaat er een completer beeld van de status van de dijk en is onderhoud eenvoudiger en overzichtelijker.

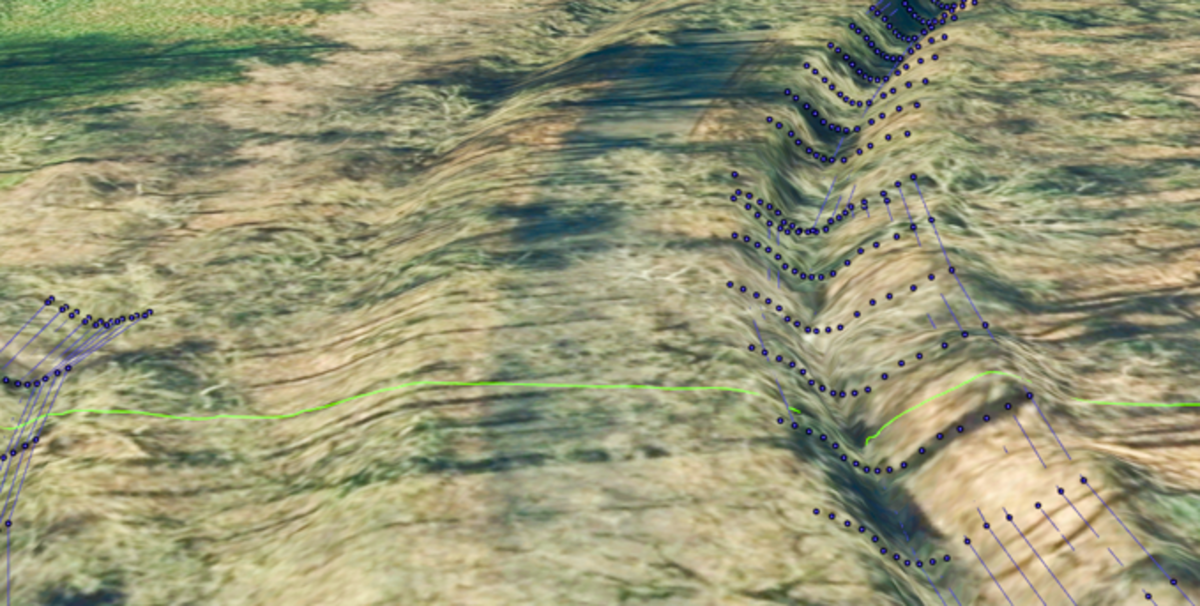

Om dijken te bewaken meten landmeters periodiek onder meer de contourlijn van dijken in. Slimmer, sneller en eenvoudiger is om een ingevlogen puntenwolk te vertalen naar een bruikbaar hoogtemodel. Wij inspireerden Waterschap Drents Overijsselse Delta om deze puntenwolken via de toepassing van AI snel te verwerken en in een GIS-omgeving gekoppeld aan andere data eenvoudig toe te passen.
Puntensortering en -filtering

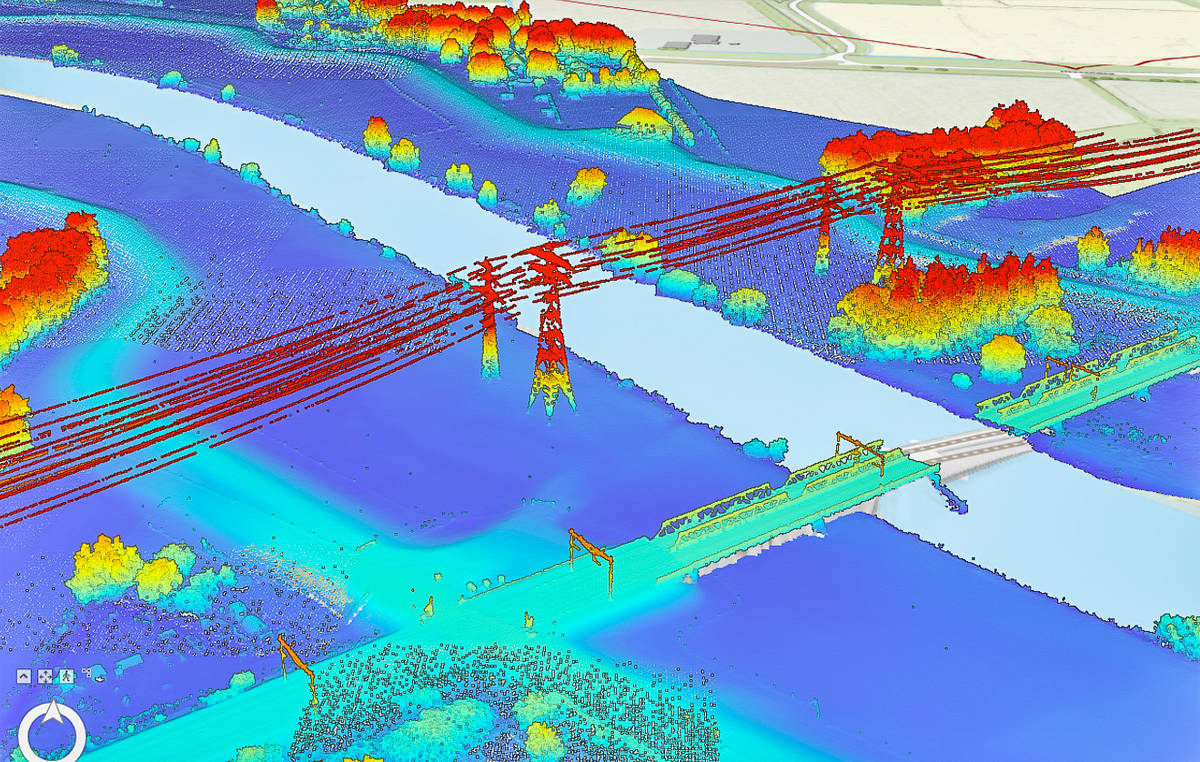

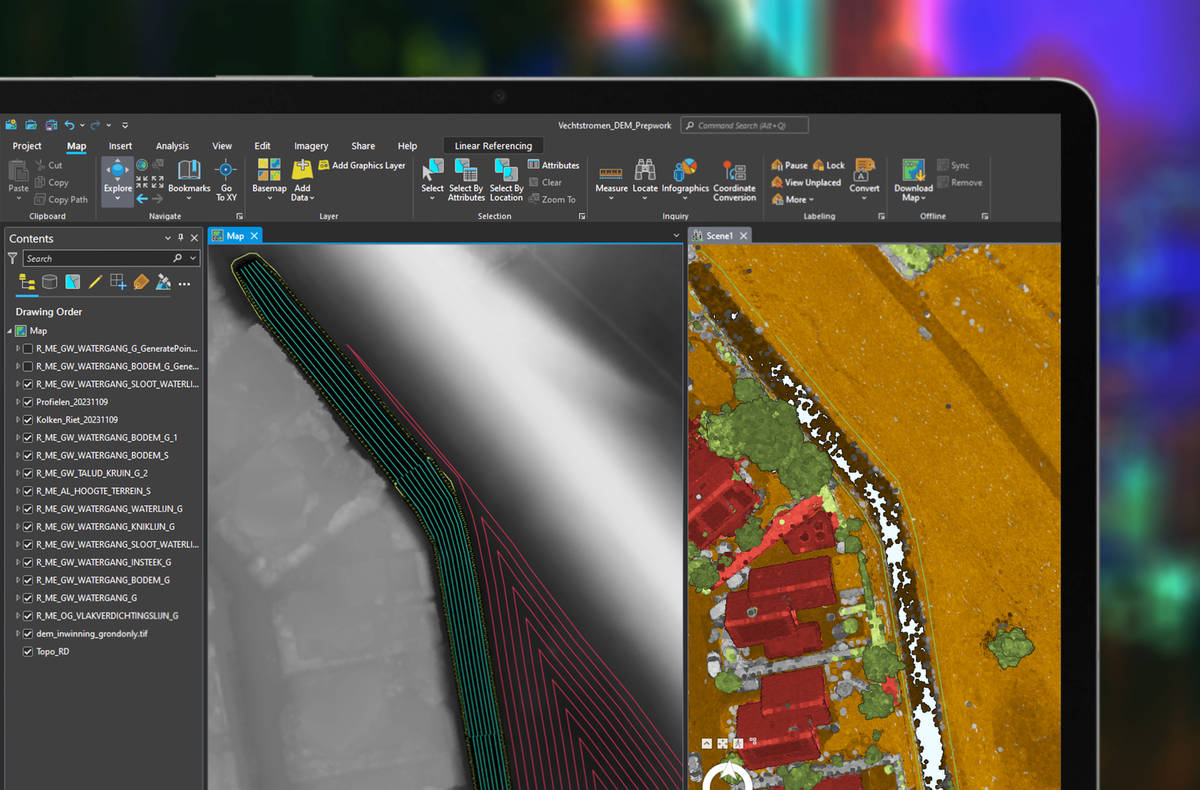

We lieten het gebied rondom de Overijsselse Vecht invliegen. De puntenwolk biedt een schat aan informatie over de status van de dijken. Met behulp van AI sorteren we de 362.000.000 punten op categorie en filteren we alle vegetatie, hoogspanningsmasten en gebouwen uit de puntenwolk. Afbeelding 1 laat zien die classificatie duidelijk zien: grond (bruin), vegetatie (groen) en gebouwen (rood). Zo blijven er na het filteren enkel de punten van de grond (dijk) over. Deze punten zijn een werkbare basis voor omzetting naar een hoogtemodel.
De ontwikkeling van puntenwolken van 1998 tot en met 2023.
Virtuele dwarsprofielen

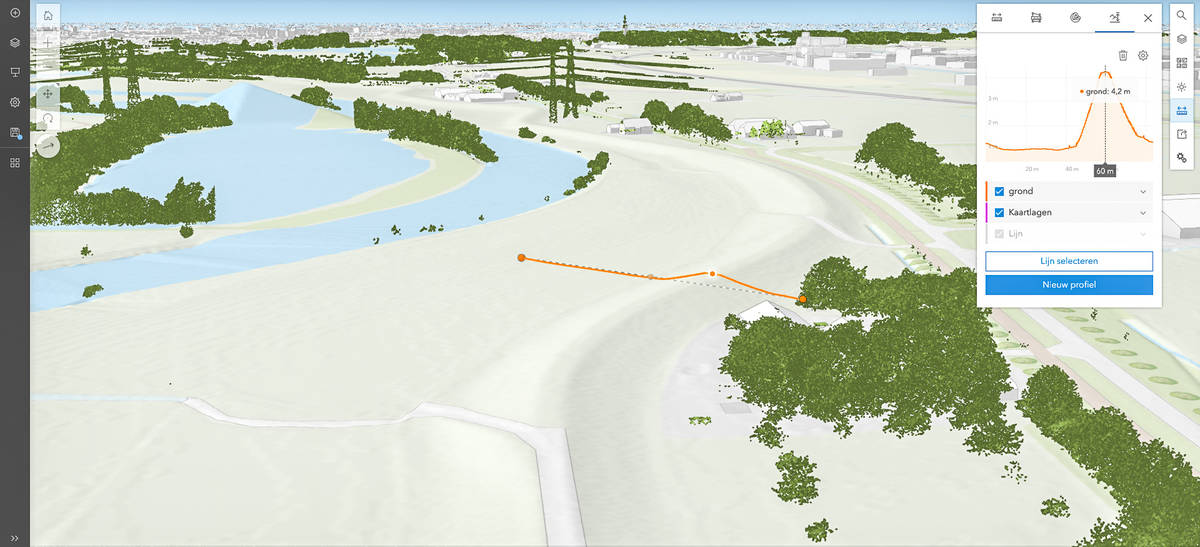

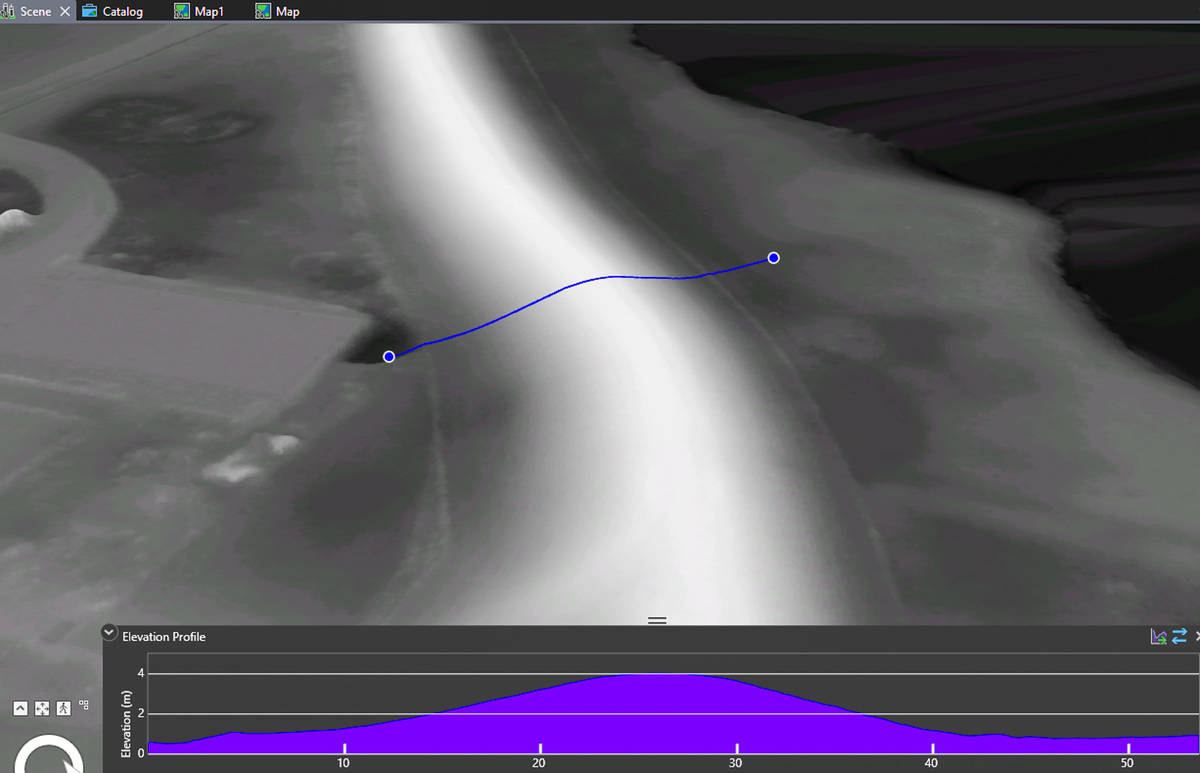

De vertaling naar een echte hoogtekaart is met deze informatie slechts een kleine stap. Door lagen over elkaar te leggen ontstaat er een 3D-kaart. In deze kaart kun je virtueel op elke plek een dwars- of hellingsprofiel maken. Daarnaast vergelijk je eenvoudig de resultaten van de afgelopen jaren in hetzelfde model en is het model voor iedereen binnen het waterschap bruikbaar. Zo zie je in een oogopslag waar de dijk verzakt of aangegroeid is en of er onderhoud vereist is.
Enkelvoudig data-inwinning, meervoudig gebruik
Maar er is meer. Met diezelfde puntenwolk bezit je informatie over de dijkvegetatie. Met een paar aanpassingen in de data kun je hierdoor misschien zelfs het snoeiwerk inzichtelijk maken of bereken je in diezelfde tool hoeveel wind de bomen op die plek kunnen weerstaan. Nog idealer is een gecombineerd model waarin ook informatie over de wateren betrokken wordt. Zo kun je in hetzelfde hoogtemodel zowel de status van de grond als de watergang controleren.
