Samen met Zonneveld ingenieurs werken we aan het snel in beeld brengen van woningen in het aardbevingsgebied. De woningen worden 3D gescand en vervolgens gemodelleerd om sterkteberekeningen te kunnen maken. Omdat dit met traditionele inwintechnieken veel tijd kost, hebben we gezamenlijk een nieuwe werkwijze gezocht waarmee we een enorme tijdwinst behalen. Hiermee scannen we op dag 1 en zijn de puntenwolken beschikbaar op dag 2.
4x sneller scannen

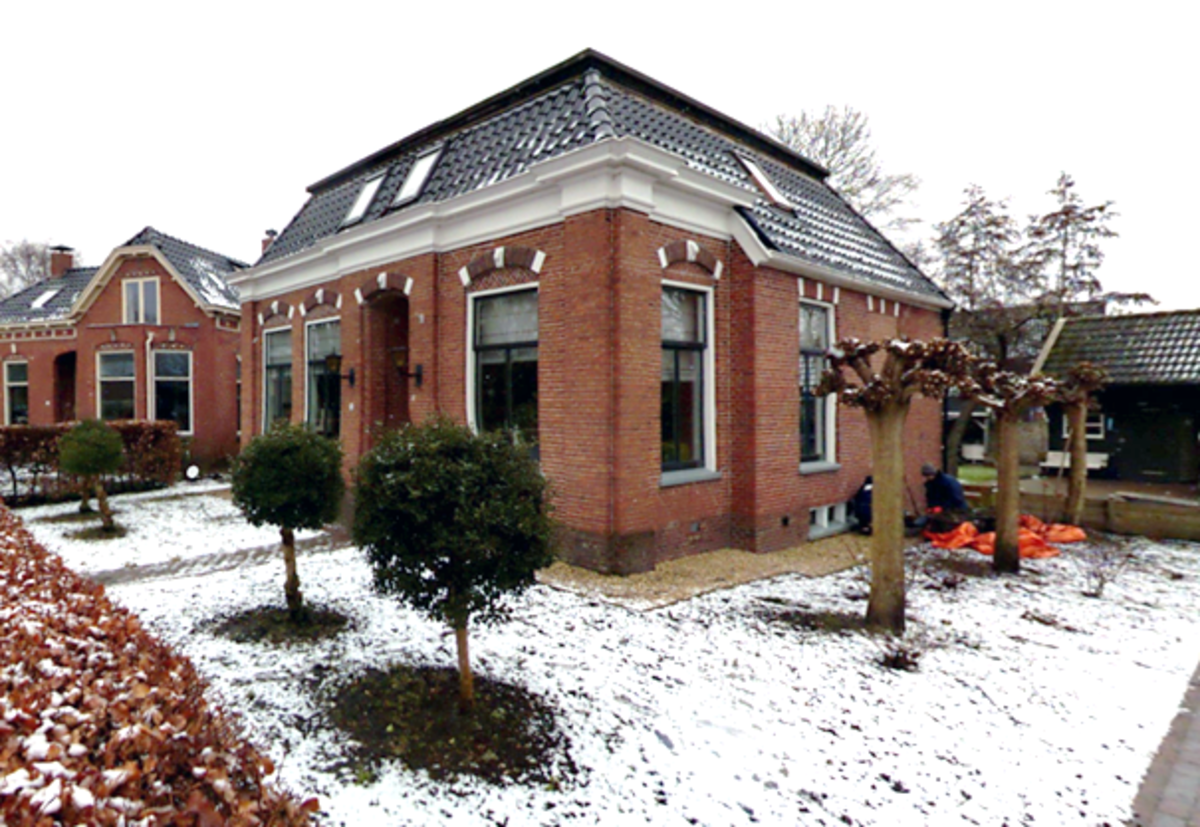

De tijdwinst zit zowel op het inwinnen als op de verwerking. Het scannen gebeurt met een mobiele NavVis scanner waarmee een landmeter eenvoudig door en om de woning loopt. De scanner is voorzien van 2 lidarscanners en 4 camera's die nauwkeurige scans van de omgeving maakt. Waar voorheen met een statische scanner een opname zeker een dag per woning kostte, is een volledige scan nu in minder dan twee uur gereed. In plaats van één woning per dag kunnen nu meerdere opnames per dag plaatsvinden.
Online verwerking en toegang

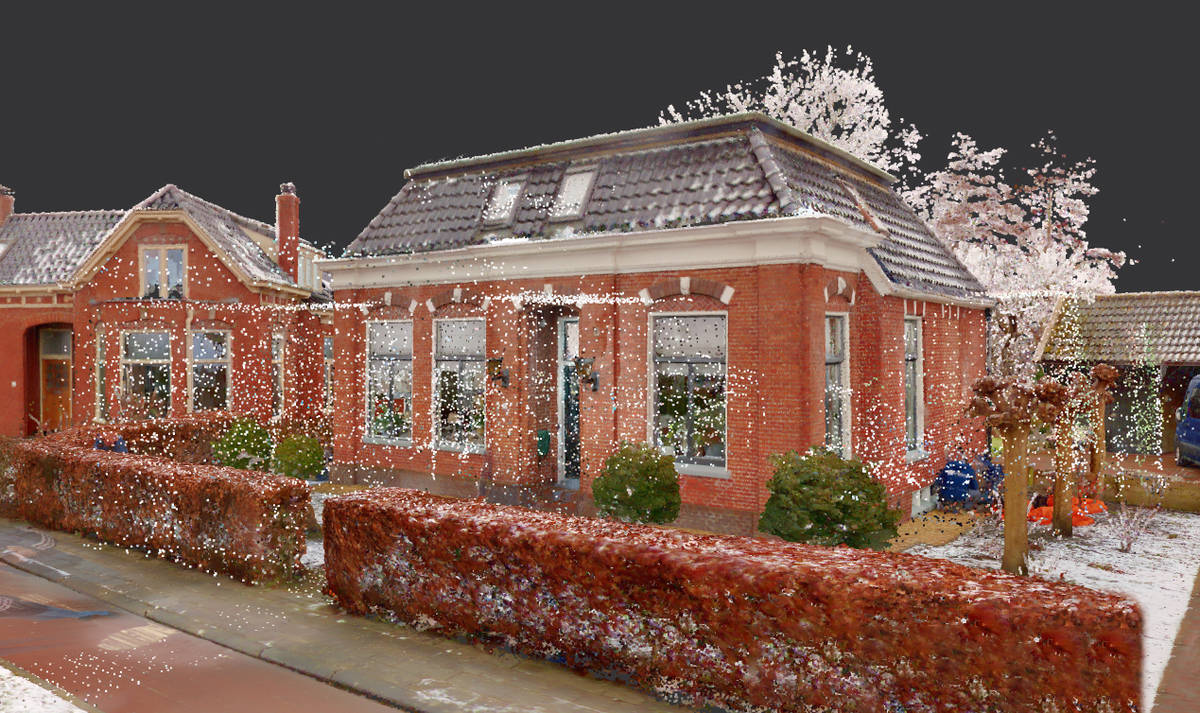

De ingewonnen data worden vervolgens verwerkt in NavVis IVION, een online portaal voor ruimtelijke data. Deze cloud software verwerkt de data (meestal ’s nachts) tot ingekleurde puntenwolken. Ook Zonneveld heeft toegang tot dit portaal en kan vaak de volgende ochtend al aan de slag met de puntenwolk. Omdat alle data via de cloud worden verwerkt is het niet nodig om grote hoeveelheden data te versturen. De data zijn simpelweg in het portaal beschikbaar, onafhankelijk van locatie of systeem. Zonneveld is erg blij met deze werkwijze en heeft zelfs een plug-in toegevoegd voor het verwerken van de data in Autodesk Revit. Hiermee worden de scans verder verwerkt tot BIM-modellen.
Snelle opnames
De voordelen zijn overigens niet alleen voor het inwinnen en het verwerken. Ook voor bewoners is het prettig dat een scan niet een hele dag duurt, maar maximaal twee uur. Een hele dag thuisblijven is daarmee niet meer nodig.
Uitgebreid toe te passen
Deze inwin- en verwerkingsmethodiek is uiteraard niet beperkt tot het inwinnen van woningen. Ook bruggen, gemalen en andere kunstwerken zijn met deze techniek eenvoudig en snel te scannen en te verwerken tot modellen.
Neem voor meer informatie over deze snelle inwinning en verwerking contact op met Erik van Duffelen: evanduffelen@mug.nl
Het uitvoeren van de scans verloopt soepel en probleemloos, maar ook de data zijn erg snel beschikbaar. Daarnaast wordt flexibel omgegaan met het aanvragen van scans, dat werkt voor ons heel prettig.
